概述

  AF系列方式泡沫泵，廣泛應用于冶金、煤炭、化工等工業部門。適用于輸送含有泡沫的磨蝕性和腐蝕性渣漿，該系列泵在工作時能有效地消除漿體中的泡沫。在來料不足的情況下仍能正常工作特別適用于各種浮選工藝流程中，是輸送泡沫類漿體的理想產品。

  結構說明

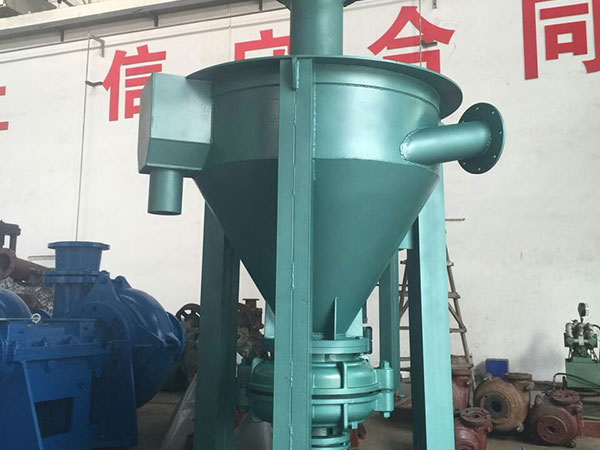

  AF系列泡沫泵結構簡單、通用化程度高，安裝使用方便。

  1 傳動部分：該型泵傳動部分與SP、SPR系列渣漿通用，軸承體上安裝有電機座或電極架，即可以采用直接傳動或間接傳動，可以方便地更換皮帶輪，用來改變泵的轉速，以滿足工況變化。

  2 料箱采用鋼結構，設有切向進口和溢流箱，溢流箱可以方便地把多余來料再送回料池，切向進口可使物料迅速的進入泵內并消除部分泡沫。

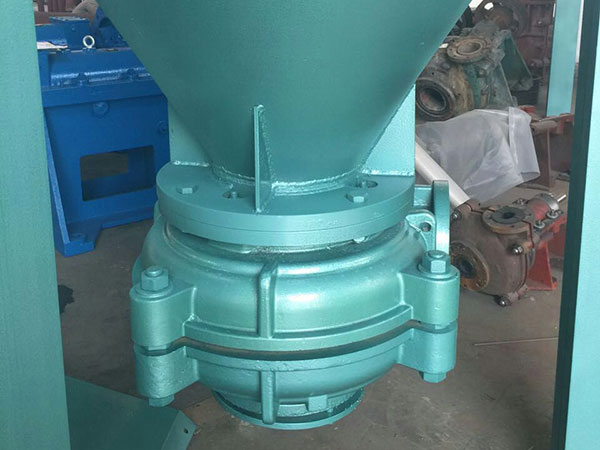

  3 泵頭：泵頭結構與AH系列渣漿泵通用。為雙泵殼結構，其泵體、泵蓋、前護板等與AH系列相同口徑的渣漿泵通用。根據輸送介質的不同，過流部件材料可采用：金屬、橡膠或其它非金屬材料，對于金屬材料，其泵體、泵蓋、護套、前護板等與AH系列系統口徑渣漿泵通用。對于橡膠或其它非金屬材料，前護套、后護套等與AHR系列相同口徑的渣漿泵通用。

  AF型泡沫泵結構包括：泵體、泵蓋、前護板、護套、葉輪、護板、料箱、軸、軸承體、軸承、迷宮套、軸套、軸承、端蓋、甩油環組成。

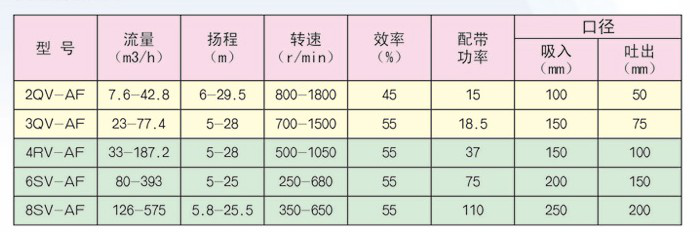

  產品規格：

  口徑： 50～200mm

  流量： 20～650m3/h

  揚程： 5～30m

  產品特點:

  該泵泵頭為雙泵殼結構，過流部件采用硬鎳、高鉻或橡膠材料，其傳動部分與SY65V型泵通用。 漏斗裝料箱為鋼板結構件，根據輸送介質的不同,可覆蓋內襯，泵出口位置可按45度間隔變化。 該泵在工作時能有效地消除漿體中的泡沫。在來料不足的情況下仍能正常工作。

  應用范圍：適用于各種浮選工藝流程中，是輸送泡沫類漿體的理想型泵。輸送能力遠遠超過其它形式的產品，并且不需任何軸封和軸封水。
