特點和用途

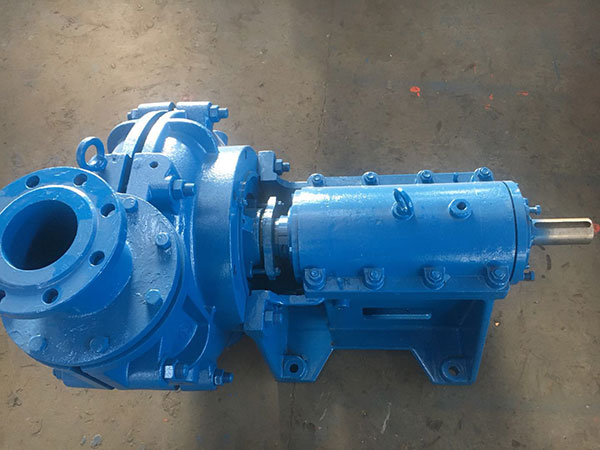

  ZJ型渣漿泵為我廠設計的單級、單吸、離心渣漿泵。該系列渣漿泵過流部件采用高硬合金鑄鐵，具有高抗磨蝕性、抗腐蝕性、抗沖擊性能，從而提高泵的使用壽命。該泵按結構可分為臥式(ZJ系列)和立式(ZJL系列)。臥式泵按出口直徑分為350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm等多種規格;每種規格口徑的泵根據揚程不同有不同的葉輪直徑選擇。該泵適用于電力、冶金、煤炭、建材、化工等工業行業，主要用來輸送含有固體顆粒的磨蝕性漿液，如選礦廠處理的精礦和尾礦、電廠除灰渣、選煤廠輸送煤泥和重介選煤、海岸河道采礦作業輸送礦漿等。其所能處理漿體的最大重量濃度為灰漿45%、礦漿60%;傳動方式可采用直聯、皮帶、液力、變頻調速等形式，亦可根據客戶需要串聯或并聯運行。

  密封形式：

  ZJ系列渣漿泵可以采用付葉輪加填料組合式密封、填料密封和機械密封三種軸封形式。

  (1) 付葉輪動力密封：付葉輪密封利用葉輪與串聯的付葉輪產生的壓力密封，填料或唇口密封圈作為停車密封。在泵進口正壓力值不大于泵出口壓力值10%時的單級泵或多級串聯的第一級泵，采用這種密封形式。

  (2) 填料密封是常見的一種軸封形式，適用于各種工況條件，可以匹配及四氟乙烯填料、石墨填料等特殊材質，可用于磨蝕性或高溫條件下。它結構簡單、維修方便等優點。

  (3) 機械密封：采用國際領先的密封技術，密封效果好。集裝式結構使安裝與更換更方便，不同的結構形式適應不同的工況條件。摩擦副材料采用高硬度陶瓷或合金材料，機械密封和密封箱設計與配合符合介質流動狀態，因而具有較高的耐磨性和抗震性，在各種工況條件下均能保證客戶滿意。

  泵體機構特點：

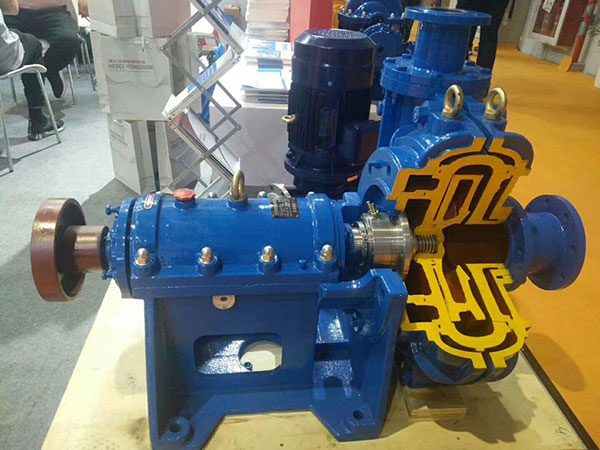

  .泵體采用內外雙層金屬結構。

  .泵殼為垂直中開。

  .出水口位置按45度間隔，旋轉八個不同位置的安裝使用。

  ZJ系列渣漿泵清水性能參數表

  注：正常通過粒度為允許間斷通過的最大粒度的56%
